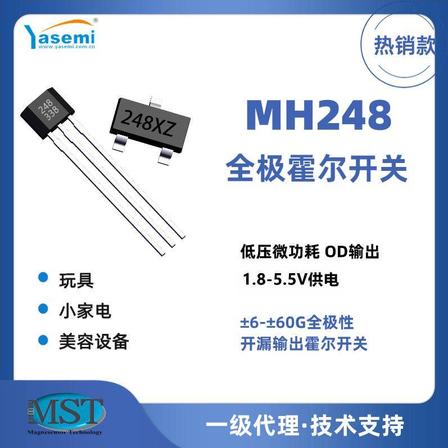

MH248 微功耗全极霍尔开关（MST Magnesensor）

关键电气参数

• 供电电压：1.8～5.5V
• 静态电流：典型 10μA（微功耗，主打低耗电）
• 输出形式：开漏输出（OD）👉必须外接上拉电阻
• 触发磁场： BOP（工作点）：±6～±60Gs BRP（释放点）：±5～±59Gs 磁滞：7Gs（防止抖动）
• 工作温度：-40℃ ～ +85℃
• ESD：4KV
• 最大灌电流：10mA

引脚定义（SOT-23 / TO-92S）

1. VDD 电源
2. GND 地
3. OUT 输出（开漏）

基础应用电路要点

1. VDD 与 GND 之间就近加 0.1μF 滤波电容
2. OUT 引脚外接上拉电阻（10k~100k 推荐 22k/47k）到 VCC
3. 逻辑： ✅ 磁铁靠近 → OUT 导通拉低（低电平） ❌ 磁铁远离 → OUT 高阻（上拉为高电平）
