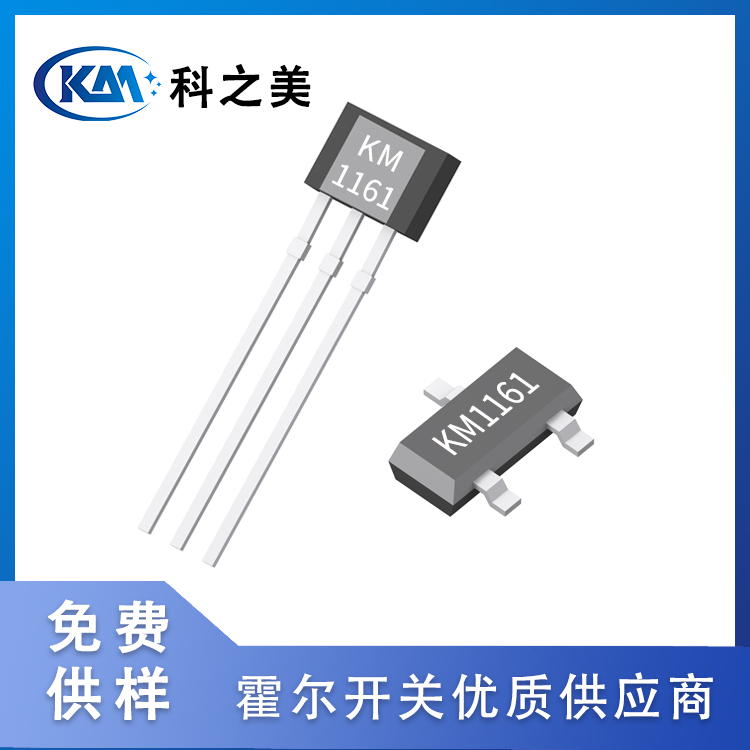

KM1161低电压霍尔开关

KM1161全极低功耗2UA霍尔开关

KM1161是一款基于混合信号 CMOS 技术的全极型霍尔效应传感器，这款 IC 采用了先进的斩波稳定技术，因而能够提供准确而稳定的磁开关点。

在电路设计上， KM1161提供了一个内嵌的受控时钟机制来为霍尔器件和模拟信号处理电路提供时钟源，同时这个受控时钟机制可以发出控制信号使得消耗电流较大的电路周期性的进入“休眠”模式；同样通过这个机制，芯片被周期性地“唤醒”并且根据预定好的磁场强度阈值检测外界穿过霍尔器件磁场强度的大小。如果磁通密度高于“工作点”阈值或者低于“释放点”阈值，则 开漏输出晶体管被驱动并锁存成与之相对应的状态。而在“休眠”周期中，输出晶体管被锁定在 先前的状态下。在电池供电应用中，这种设计对于延长工作寿命提供了最好支持。

KM1161的输出晶体管在面向封装标示的一面存在一定强南极或北极磁场时会被锁定在开 (BOP)状态，而在无磁场时锁定在关(BRP)状态。

特点：

电压范围宽，1.65-5.5V

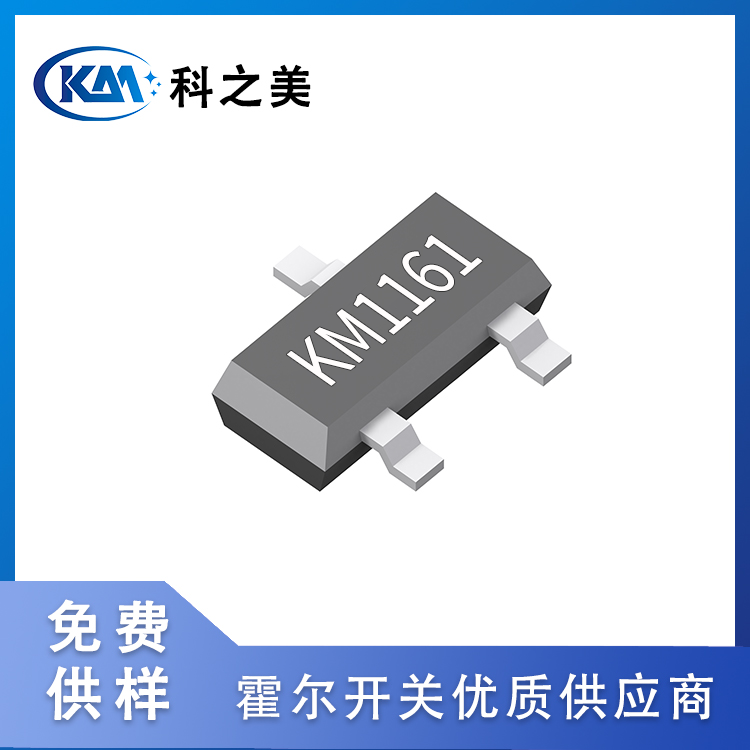

SOT23-3小尺寸封装

全极性输出，对南北极都可响应

良好的温度稳定性

开关点漂移低

低功耗2UA

应用：

笔记本和平板电脑开关检测

TWS耳机，手机

电子锁，阀门位置检测

水表，气表，流量计

非接触式检测
