KM1122N极感应低功耗霍尔开关

KM1122是一款基于混合信号CMOS技术的全极型霍尔效应传感器，这款集成电路采用了先进的斩波稳定因而能够提供准确而稳定的磁开关点。

在电路设计上,KM1122提供了一个内嵌的受控时钟机制来为霍尔器件和模拟信号处理电路提供时钟时这个受控时钟机制可以发出控制信号使得消耗电流较大的电路周期性的进入“休眠”模式: 同样通过这芯片被周期性地“唤醒”并且根据预定好的磁场强度阈值检测外界穿过霍尔器件磁场强度的大小。如果磁通于“工作点”阈值或者低于“释放点”阈值,则 开漏输出品体管被驱动并锁存成与之相对应的状态。而在“休期中,输出晶体管被锁定在其先前的状态下。在电池供电应用中，这种设计对于延长工作寿命提供了最好支KM1122的输出晶体管在面向封装标示的一面存在一定强南极或北极磁场时会被锁定在开(BoP)状态无磁场时锁定在关(BRP)状态。

产品特点

低功耗 1.6uA@1.8V

典型磁场阈值 Bop=46Gs Brp=34Gs宽工作电压范围:1.6V~5.5V

全极磁场检测CMOS推挽输出

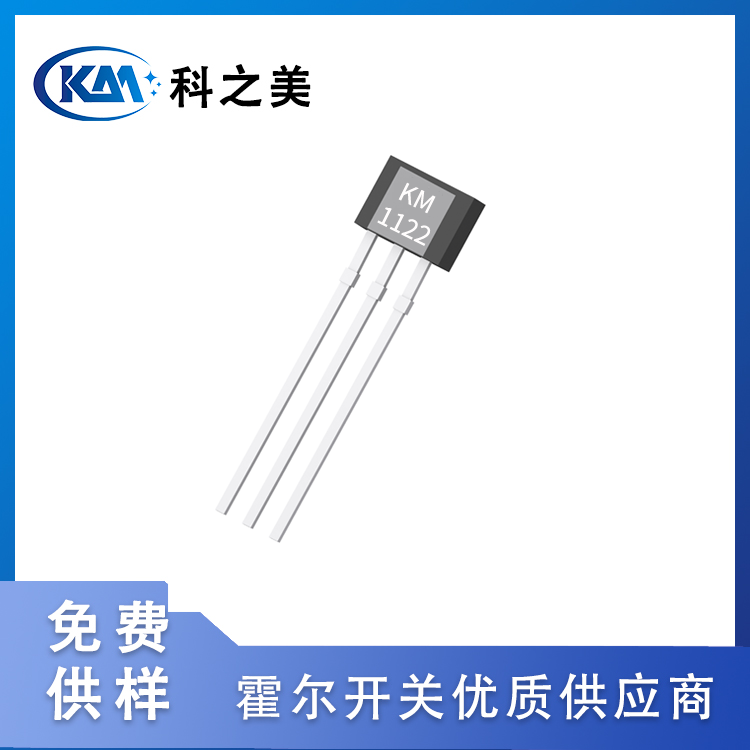

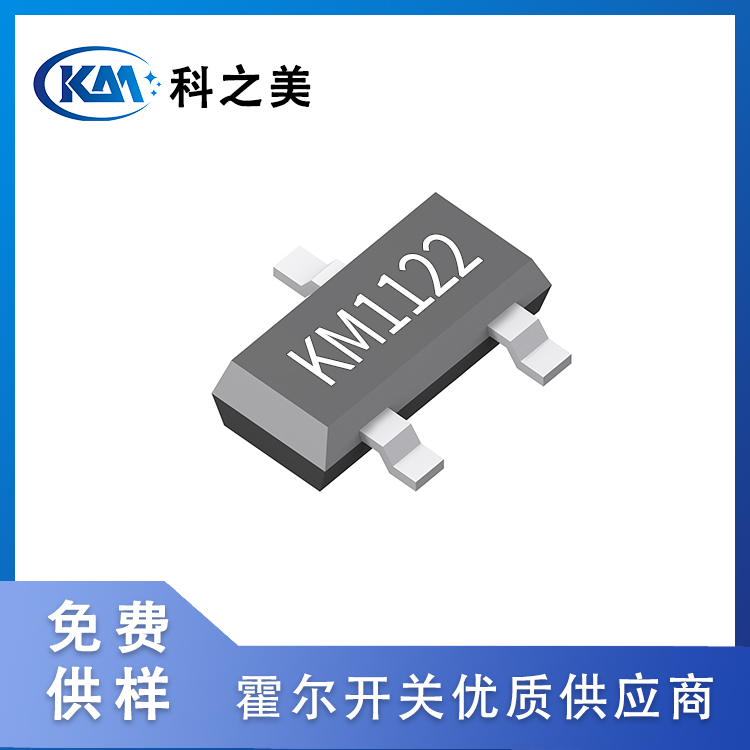

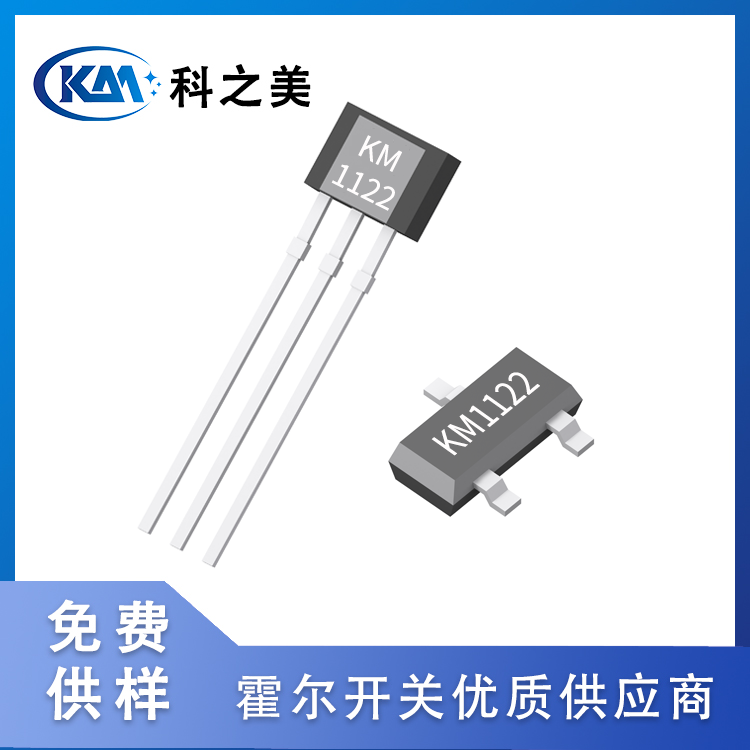

封装: SOT-23-3L TO-92S SOT-553

典型应用

笔记本电脑和平板电脑开关检测

TWS耳机、手机

电子锁、阀门位置检测

水表、气表、流量计

非接触式检测
